نمای کلی محصول

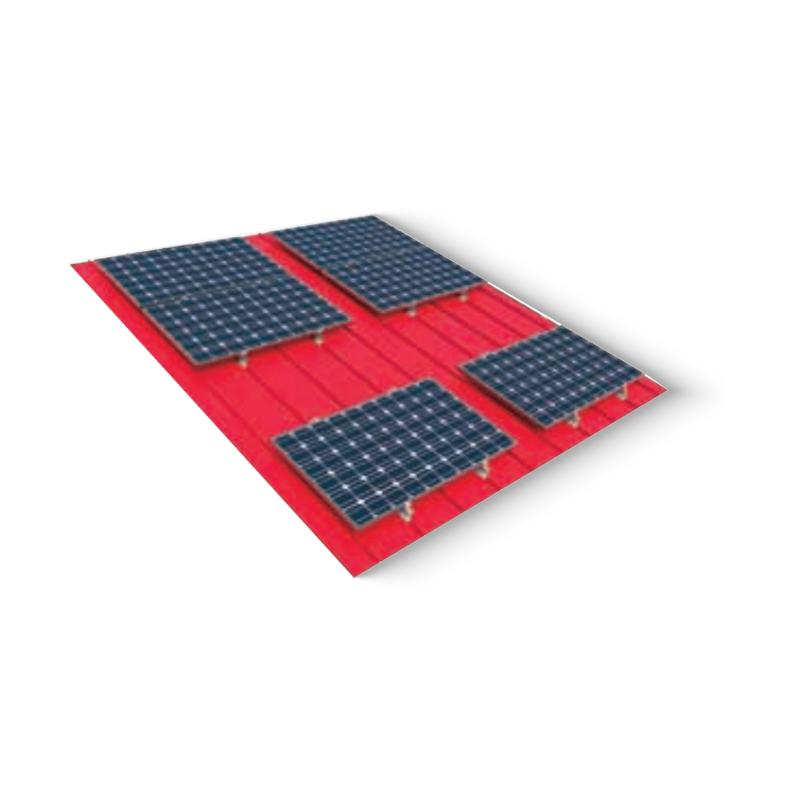

سیستم نصب کاشی فولادی بدون رنگ پرلین برای اتصال مستقیم تجهیزات به درزهای ایستاده یا دنده های ذوزنقه ای ورق های فولادی پروفیل طراحی شده است. این سیستم از یک پایه گیره آلومینیومی یا فولادی گالوانیزه، یک براکت قابل تنظیم ارتفاع و یک ریل یا گیره ماژول بالایی تشکیل شده است. نیاز به پرلین های عرضی را از بین می برد و هزینه های مواد و زمان نصب را کاهش می دهد. مکانیزم گیره از یک T-bolt و لایه نئوپرن برای محکم کردن براکت بدون نفوذ به غشای سقف استفاده می کند و یکپارچگی آب و هوا را حفظ می کند. انتقال بار از طریق دنده های ورق به زیرسازی انجام می شود. سازگاری استاندارد شامل پروفیل هایی مانند LSY-32/1000، YX25-210-840 و کاشی های ذوزنقه ای با ارتفاع دنده از 25 میلی متر تا 75 میلی متر است. سیستم نصب می تواند پانل های فتوولتائیک، سینی کابل یا وسایل مکانیکی سبک را روی سقف های فلزی با زاویه شیب بین 5 تا 45 درجه پشتیبانی کند.

≤45 درجه دامنه شیب سقف
25-75 میلی متر ارتفاع دنده سازگار
M8 / M10 اندازه پیچ گیره
EN 1991-1-4 طراحی بار باد
مزایای اصلی

حذف برلین

ساختار فولادی ثانویه را 35 تا 50 درصد در مقایسه با پرلین های ریلی سنتی کاهش می دهد. براکت‌های نصب مستقیماً به دنده‌های ورق سقف متصل می‌شوند و هزینه‌های مواد و وزن حمل و نقل را کاهش می‌دهند.

یکپارچگی ضد آب

طراحی گیره از EPDM یا لایه سیلیکونی برای مهر و موم کردن نقطه ثابت استفاده می کند. عدم نفوذ سقف باعث کاهش نشتی بالقوه می شود. تست شده تا 600Pa آب بندی تحت شرایط دینامیکی.

ارتفاع و شیب قابل تنظیم

مکانیزم کشویی یکپارچه امکان تنظیم عمودی تا 40 میلی متر و زاویه شیب 0-15 درجه را برای جبران بی نظمی سقف یا جهت گیری خورشیدی فراهم می کند.

مواد منطبق با خوردگی

گیره های آلومینیومی 6063-T5 (آنودایز AA15) یا فولاد HDG (پوشش Z600). اتصال دهنده های فولادی ضد زنگ A2-70 برای جلوگیری از تماس فلزی متفاوت.

ویژگی های محصول
گزینه های مواد آلومینیوم اکسترود شده 6063-T5 (آنودایز 12-15μm) / فولاد گالوانیزه گرم S250GD Z (275-600 گرم در متر مربع)
نوع گیره گیره جانبی، گیره میانی، گیره انتهایی برای ورق ذوزنقه ای. گیره درز جهانی برای سقف های درز ایستاده
سازگاری دنده ذوزنقه (ارتفاع 25-75 میلی متر، گام 150-350 میلی متر)؛ راه راه (نوع R32، R45)؛ پروفیل های سینوسی
ظرفیت بار استحکام کششی نهایی: گیره 2.5 کیلونیوتن در هر براکت. بار طراحی: 1.2kN عمودی / 0.8kN افقی
مشخصات بست پیچ های شش گوش فولاد ضد زنگ A2-70 یا A4-80؛ واشر فنری از پیش مونتاژ شده و واشر تخت
محدوده دما -40 درجه سانتیگراد تا 110 درجه سانتیگراد (درزگیر EPDM خاصیت ارتجاعی را حفظ می کند)
طبقه بندی آتش سوزی غیر قابل احتراق، کلاس A مطابق با ASTM E84، اجزای آلومینیومی
گواهینامه ها ISO 9001:2015; IEC 62852 (نیروی بستن)؛ TUV برای بالا بردن باد آزمایش شده است
سناریوهای کاربردی
انبارهای صنعتی با ورق های فولادی ذوزنقه ای رنگ - اتصال مستقیم آرایه های خورشیدی پشت بام (سیستم های PV متصل به شبکه).
ساختمان‌های کشاورزی (مزرعه‌های طیور، ذخیره‌سازی غلات) - نصب پنکه‌های اگزوز، براکت‌های سبک یا تجهیزات کوچک بدون شبکه پرلین.
سقف‌های فلزی تجاری (اتاق‌های اتومبیل، مراکز تدارکات) – نگهدارنده سینی‌های کابل یا مسیرهای پیاده‌روی با مشخصات پایین.
پروژه های مقاوم سازی بر روی سقف های فولادی موجود - راه حلی برای اضافه کردن بار بدون تغییر ساختار اولیه.
سیستم های خنک کننده و مجموعه های خط HVAC روی روکش فلزی راه راه ثابت شده اند.
نکات و راهکارهای فنی

مقاومت در برابر افزایش باد

برای مناطق سقف با مکش زیاد، از گیره های قفل اضافی استفاده کنید و تراکم گیره را به 4 در هر متر مربع افزایش دهید. نیروی خروجی را از طریق تست کشش در محل به ازای ASTM E1512 (حداقل 600 نیوتن در هر گیره) بررسی کنید.

حرکت حرارتی ورق های فولادی

فولاد رنگی تحت چرخه های حرارتی منبسط می شود. از سوراخ های براکت شکاف دار با پدهای اصطکاک استفاده کنید که امکان لغزش ریز تا 3 میلی متر را فراهم می کند تا از خستگی بست جلوگیری شود. بیش از حد گشتاور 15 نیوتن متر را روی پیچ های M8 سفت نکنید.

تماس فلزی غیر مشابه

براکت های آلومینیومی در تماس با ورق های سقف فولادی گالوانیزه به جداکننده های نایلونی یا واشرهای غیر رسانا برای جلوگیری از خوردگی گالوانیکی نیاز دارند. در صورت عدم استفاده از ایزولاتور از نوار قیری استفاده کنید.

تأیید صحت مهر و موم

پس از نصب، درج های EPDM را برای فشرده سازی یکنواخت بررسی کنید. شکاف های بزرگتر از 1.5 میلی متر نشان دهنده نشستن نامناسب است و ممکن است باعث نفوذ آب شود. بعد از 2 هفته دوباره گشتاور بزنید.

سوالات متداول
Q1 آیا سیستم بدون پرلین برای تمام سقف های فلزی ذوزنقه ای مناسب است؟
سازگاری بستگی به ارتفاع و فاصله دنده دارد. گیره های استاندارد برای ارتفاع دنده 25-75 میلی متر و عرض تاج 25-45 میلی متر مناسب هستند. برای پروفیل های سفارشی (دنده های لب به لب، دنده های باریک)، از آداپتورهای فک مخصوص پروفیل یا درج های گیره ماشینکاری سفارشی استفاده کنید.
Q2 آیا سیستم نصب نیاز به تأیید ساختار سقف دارد؟
بله. ورق سقف باید بارهای نقطه ای اضافی را تحمل کند. محاسبه بار را بر اساس ضخامت ورق (حداقل فولاد 0.5 میلی متر)، هندسه دنده، و دهانه بین پرلین های اولیه ارائه دهید. سیستم نصب بار را به دنده های ورق منتقل می کند. استحکام دنده را با سازنده بررسی کنید.
Q3 آیا می توان از سیستم برای نصب پنل خورشیدی بدون اتصال به زمین استفاده کرد؟
اتصال توسط NEC 250 لازم است. از گیره های زمین یا دندان های زمینی از پیش نصب شده در گیره ها برای ایجاد تداوم الکتریکی در بین براکت ها و قاب سقف استفاده کنید. سطح آنودایز غیر رسانا است. پوشش را در نقاط اتصال بردارید یا از واشرهای ستاره ای استفاده کنید.
Q4 چه تعمیراتی در طول زمان مورد نیاز است؟
گشتاور گیره را سالانه بررسی کنید (12-14 نیوتن متر برای M8 توصیه می شود). هر 8 تا 10 سال یکبار لنت های EPDM خراب را تعویض کنید. علائم خوردگی در مناطق ساحلی را بررسی کنید. در صورت نیاز از اسپری محافظ استفاده کنید.
اطلاعات مرجع سفارش

طرح شماره گذاری قطعات

NPCS-[کد ارتفاع دنده]-[کد مواد]-[سبک گیره]
مثال: NPCS-50-AL-SC → ارتفاع دنده 50 میلی متر، آلیاژ آلومینیوم، گیره جانبی برای ورق ذوزنقه ای

  • کدهای ارتفاع دنده: 35، 50، 65، 75
  • جنس: AL (آنودایز) / GS (فولاد گالوانیزه)
  • سبک: SC (گیره جانبی)، MC (گیره میانی)، EC (گیره انتهایی)

اجزای کیت استاندارد

  • گیره بالایی و گیره پایینی (جفت همسان)
  • مهره نایلوک پیچ فولادی ضد زنگ M8x40
  • پد لاستیکی EPDM (ضخامت 2 میلی متر، پیش برش)
  • مجموعه واشر تخت و واشر فنری
  • آداپتور آچار گشتاور نصب (اختیاری)

بسته بندی: 50 مجموعه در هر کارتن راهنمای نصب

* مقادیر بار بر اساس آزمایش استاتیک بر اساس UL 2703 و EN 1991. مهندسی میدانی برای تنظیمات خاص منطقه برف/باد توصیه می شود. همه محصولات الزامات RoHS را برآورده می کنند.
