معرفی محصول

سیستم نصب فتوولتائیک کاشی فولادی رنگی عمدتاً برای نیروگاه سقف فولادی رنگی توزیع شده مناسب است. این سیستم از آلومینیوم به عنوان ماده اصلی استفاده می کند. وزن سبک و بار کم روی سقف است.

غیر نافذ · پشت بام صنعتی · درز ذوزنقه ای / ایستاده

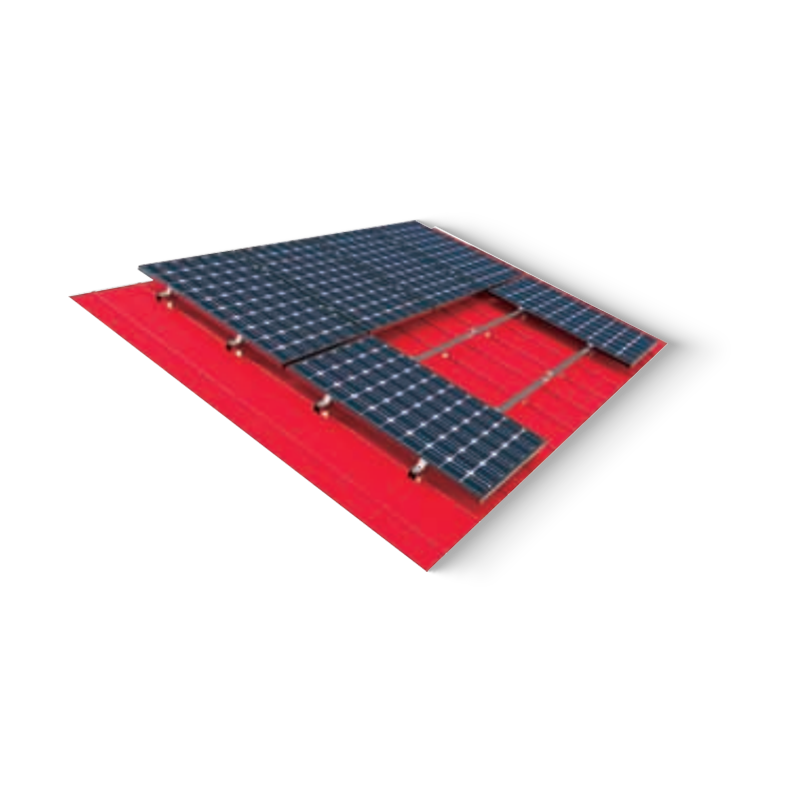

سیستم نصب کاشی فولادی رنگی
را سیستم نصب کاشی فولادی رنگی یک راه حل ساختاری تخصصی است که برای نصب ماژول های فتوولتائیک در پشت بام های صنعتی و تجاری متشکل از ورق های فولادی پروفیل طراحی شده است. این سیستم از گیره ها و پیکربندی های ریلی سفارشی استفاده می کند که مستقیماً با دنده های کاشی های فولادی رنگی ارتباط برقرار می کند و نیاز به نفوذ سقف را از بین می برد یا به حداقل می رساند. این مجموعه که عمدتاً از آلیاژ آلومینیوم اکسترود شده (AL6005-T5) و فولاد ضد زنگ (SUS304) ساخته شده است، اتصال مکانیکی را فراهم می کند که نیازهای انبساط حرارتی و بار باد را برآورده می کند. معماری مدولار آن از جهت گیری های ماژول عمودی و افقی پشتیبانی می کند و با هندسه های دنده ای مختلف از جمله پروفیل های درز ذوزنقه ای، راه راه و ایستاده سازگار است.
01
یکپارچگی ساختاری
از گیره های درز ایستاده غیر نفوذی یا براکت های ذوزنقه ای مهر و موم شده با EPDM برای حفظ لایه ضد آب ساختار سقف موجود استفاده می کند.
02
دوام مواد
آلومینیوم آنودایز شده مقاومت در برابر خوردگی اتمسفر و قرار گرفتن در معرض مواد شیمیایی صنعتی را ایجاد می کند و عمر عملیاتی آرایه خورشیدی را افزایش می دهد.
03
توزیع بار
طراحی شده برای توزیع بارهای استاتیک و دینامیک ماژول PV در سرتاسر سقف های اولیه، و از تغییر شکل موضعی کاشی های فولادی جلوگیری می کند.
04
سرعت نصب
قطعات از پیش مونتاژ شده و مهره های ریلی تخصصی زمان کار در محل و پیچیدگی مکانیکی را کاهش می دهند.
مواد پایه آلومینیوم آنودایز AL6005-T5
مواد بست فولاد ضد زنگ SUS304
انواع سقف ذوزنقه ای / راه راه / درز ایستاده
بار باد تا 60 متر بر ثانیه
بار برف تا 1.4 کیلونیوتن بر متر مربع
زاویه شیب تنظیم موازی یا 5 درجه تا 15 درجه
مشخصات محصول
پارامتر فنی جزئیات مشخصات
مواد پایه آلومینیوم آنودایز AL6005-T5
مواد بست فولاد ضد زنگ SUS304
نوع سقف قابل اجرا ذوزنقه ای، راه راه، درز ایستاده
ظرفیت بار باد تا 60 متر بر ثانیه
ظرفیت بارگیری برف تا 1.4 کیلونیوتن بر متر مربع
زاویه شیب موازی با سقف یا تنظیم 5 تا 15 درجه
سناریوهای کاربردی اولیه
انبارداری صنعتی – کارخانه های فتوولتائیک روی پشت بام در مقیاس بزرگ در مراکز لجستیک و تأسیسات تولیدی با استفاده از ورق های فولادی پروفیل.
تأسیسات کشاورزی - ادغام خورشیدی در سوله‌های دام با ساختار فولادی و واحدهای ذخیره‌سازی غلات.
مراکز خرده فروشی تجاری – مقاوم سازی مجتمع های خرید با سقف فلزی موجود برای تولید انرژی های تجدیدپذیر.
بازرسی قبل از نصب
  • تایید بستر: ضخامت و درجه مواد کاشی فولادی رنگی را برای اطمینان از استحکام کشش کافی برای پیچ‌های خودکار یا اصطکاک گیره تأیید کنید.
  • محل پرلین: موقعیت دقیق پرده های زیر سقف را شناسایی و علامت گذاری کنید تا اطمینان حاصل شود که تمام بست های سازه ای به قاب باربر متصل شده اند.
دستورالعمل های عملیاتی
  • کاربرد درزگیر: برای سیستم هایی که نیاز به نفوذ سقف دارند، باید از واشرهای EPDM درجه بالا یا نوار لاستیکی بوتیل برای جلوگیری از نفوذ رطوبت استفاده شود.
  • مشخصات گشتاور: تمام پیچ‌های فولادی ضد زنگ باید تا مقادیر گشتاور مهندسی (معمولاً 15 تا 20 نیوتن متر) سفت شوند تا از شل شدن تحت ارتعاشات باد چرخه‌ای جلوگیری شود.
  • شرایط نگهداری: اجزای ذخیره شده در محیط خشک و تهویه شده؛ برای جلوگیری از خوردگی گالوانیکی قبل از نصب از تماس مستقیم با سیمان یا مواد اسیدی خودداری کنید.
خواص فیزیکی
تایپ کنید استنت فتوولتائیک
مواد مواد آلیاژ آلومینیوم
تکمیل / درمان سطح

/

محدوده ابعاد

قابل تنظیم در دسترس است

عرض قابل تنظیم در دسترس است
ارتفاع ریل جانبی
طول
ضخامت / قطر سیم
حداکثر بار کاری
لوازم جانبی/محصولات مرتبط
ویژگی های محصول

1. سبک وزن

2. نصب آسان

3. عملکرد هزینه بالا

رنگ

فشار باد طراحی: 0.55KN/㎡

فشار برف طراحی: 0.5KN/㎡

عمر سرویس: 30 سال

تقاضای محیط زیست
برنامه رنگ steel tile roof
  • آیا شما شرکت تجاری یا سازنده هستید؟

    ما تولید کننده هستیم، می توانیم خودمان را صادر کنیم.

  • شرایط پرداخت شما چیست؟

    ما T/T را می پذیریم، L/C غیر قابل برگشت در دید. برای سفارش معمولی، ما 30٪ از قبل، 70٪ قبل از حمل و نقل را ترجیح می دهیم.

  • زمان تحویل شما چقدر است؟

    ما تولیدکننده‌ای هستیم که اندازه‌های معمولی را در انبار داریم. ما قول تحویل 25 روز پس از دریافت سپرده شما را می دهیم.

  • آیا نمونه های رایگان ارائه می دهید؟

    بله، ما می توانیم این کار را انجام دهیم، اما شما باید هزینه حمل و نقل را بپردازید.
