نردبان کابل آلومینیومی با سیستم باز برای مدیریت کابل

بپرس
معرفی محصول

قفسه های کابل پروفیل آلومینیومی برای سیستم های مدیریت کابل باز در مراکز داده طراحی شده اند. آنها به دلیل سبک وزنی، استحکام بالا و نگهداری آسان در بازار شهرت زیادی کسب کرده اند. استفاده از آلیاژ آلومینیوم با کیفیت بالا به عنوان ماده اصلی تضمین می کند که قفسه کابل دارای ظرفیت تحمل بار و مقاومت در برابر خوردگی است و در عین حال وزن کلی را برای حمل و نصب آسان کاهش می دهد. سطح آن الکترو گالوانیزه یا گالوانیزه گرم است، با ضخامت پوشش به ترتیب ≥12 و 60 میلی متر، مقاومت در برابر زنگ و خوردگی را فراهم می کند. این درمان نه تنها طول عمر قفسه کابل را افزایش می دهد، بلکه توانایی آن را برای مقاومت در برابر فرسایش محیطی افزایش می دهد و عملکرد طولانی مدت و پایدار را تضمین می کند. طراحی باز قفسه کابل باعث می شود کابل گذاری و نگهداری راحت تر شود. کاربران می توانند به راحتی کابل ها را از پله های قفسه کابل عبور دهند تا به طرح سیم کشی انعطاف پذیر دست یابند. در عین حال، ساختار باز نیز گردش هوا را بهینه می کند و راندمان اتلاف حرارت مرکز داده را بهبود می بخشد.

سیستم باز · مدیریت کابل

نردبان کابل آلومینیومی با سیستم باز برای مدیریت کابل

ساختار پشتیبانی مدولار برای کابل های برق، کنترل و مخابرات. طراحی شده برای مقاومت مکانیکی بالا و مقاومت در برابر خوردگی در محیط های داخلی و خارجی.

نمای کلی محصول

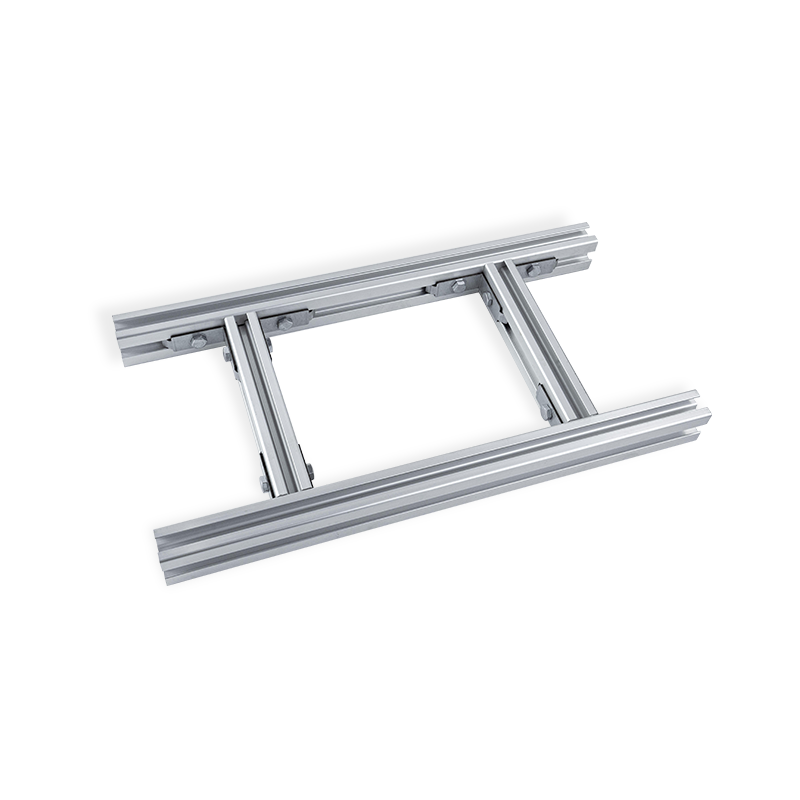

نردبان کابل آلومینیومی با سیستم باز متشکل از دو ریل جانبی طولی است که با پله هایی در فواصل ثابت به هم متصل شده و ساختاری از نوع نردبانی را تشکیل می دهند. این سیستم که از آلیاژ آلومینیوم اکسترود شده 6063-T5 یا 6061-T6 ساخته شده است، یک مسیر پشتیبانی سبک وزن و در عین حال سفت و سخت برای کابل ها فراهم می کند. طراحی باز اجازه خنک‌سازی همرفت طبیعی را می‌دهد، از ایجاد گرما جلوگیری می‌کند و اضافه کردن یا جایگزینی کابل را بدون قطع کردن خطوط موجود ساده می‌کند. عملیات سطح شامل روکش آسیاب، آنودایز شده (8-12μm)، یا پوشش پودری پلی استر (رنگ های آرAL) است. فاصله استاندارد پله ها 250 میلی متر یا 300 میلی متر است که در صورت درخواست قابل تنظیم است. بخش‌های نردبان از طریق اتصالات یا جفت‌کننده‌ها به هم می‌پیوندند، از مسیرهای مستقیم، خم‌های افقی، خم‌های عمودی درون/خارج، و انتقال بالابر پشتیبانی می‌کنند. نگه‌داشتن کابل را می‌توان با گیره‌های اختیاری، غلطک‌ها یا پوشاندن جداکننده‌ها برای جداسازی افزایش داد.

6063-T5 / 6061-T6 گریدهای آلیاژی
250 و 300 میلی متر فاصله پله ها (استاندارد)
تا 6 متر طول بخش
IP20 - IP66 حفاظت از سیستم (با پوشش)

مزایای اصلی

دبلیو

دبلیوeight vs strength ratio

چگالی آلومینیوم 2.7 گرم بر سانتی‌متر مربع 60 درصد وزن کمتری نسبت به فولادهای جایگزین دارد و در عین حال ظرفیت بار را تا 200 نیوتن بر متر در هر پله حفظ می‌کند (تست شده بر اساس استاندارد IEسی 61537).

C

مقاومت در برابر خوردگی

لایه اکسید طبیعی یا پرداخت آنودایز شده در برابر رطوبت، اسپری نمک (تست شده بیش از 480 ساعت ASTM B117) و عوامل شیمیایی مقاوم است. مناسب برای محیط های پتروشیمی و دریایی.

O

دسترسی باز

فاصله پله ها امکان کنترل افتادگی کابل و بازرسی بصری را فراهم می کند. بدون نیاز به ابزار برای کابل کشی یا تغییر مسیر در طول مسیر، زمان نصب را تا 30٪ کاهش می دهد.

R

مونتاژ سریع

صفحات اتصال محکم و سوراخ های از پیش سوراخ شده اتصالات پیچ را کاهش می دهند. مطابق با استاندارد DIN EN 61537 برای سیستم های نردبان کابلی.

ویژگی های محصول

مواد آلیاژ آلومینیوم اکسترود شده 6063-T5 / 6061-T6 (قابل تنظیم 6005A)
پرداخت سطح روکش آسیاب، آنودایز شده (10μm شفاف یا برنز)، پوشش پودری RAL 9002 / RAL 7040 / RAL 1018
ابعاد ریل جانبی (H x W) 50x30 میلی متر | 80x40 میلی متر | 100x45 میلی متر | 120x50 میلی متر (سایر در صورت درخواست)
مشخصات پله نوار مسطح 20x12 میلی متر ذوزنقه یا 25x15 میلی متر؛ الگوی ضد لغزش اختیاری است
طول استاندارد 3000 میلی متر، 4000 میلی متر، 6000 میلی متر
فاصله پله ها 250 میلی‌متر (سنگین)، 300 میلی‌متر (کاربرد استاندارد)، 150 میلی‌متر (برای کابل‌های کوچک)
کلاس بار (IEC 61537) کلاس 60 / کلاس 120 / کلاس 180 (حداکثر بار توزیع شده 1800 نیوتن بر متر)
محدوده دما -40 تا 120 درجه سانتی گراد

سناریوهای کاربردی

نیروگاه ها و پست ها مراکز داده (مسیریابی کابل های سربار) تاسیسات تصفیه آب پالایشگاه های نفت و گاز ساختمان های بلند تجاری شبکه های سیگنالینگ راه آهن انرژی های تجدیدپذیر (مزارع خورشیدی/بادی) سیستم های کنترل و چمدان فرودگاهی

نکات و راهکارهای فنی

کاهش تداخل الکترومغناطیسی (EMI).

برای کابل های سیگنال حساس، نردبان های آلومینیومی را با جامپرهای اتصال پیوسته نصب کنید. برای کاهش امپدانس حلقه زیر 0.1 اهم به ازای هر 10 متر طول، از اتصالات پله متصل استفاده کنید، که مطابق با دستورالعمل EMC 2014/30/EU است.

مدیریت انبساط حرارتی

آلومینیوم 23 x 10-6/K منبسط می شود. برای دویدن بیش از 20 متر، درزهای انبساط را با فاصله 15 میلی متر در هر تغییر 10 درجه سانتی گراد وارد کنید. لنگرهای ثابتی که در هر 6 متر قرار می گیرند از کمانش جلوگیری می کنند.

جلوگیری از خوردگی دو فلزی

دبلیوhen connecting aluminum ladders to galvanized steel supports, use isolating pads or zinc-plated washers with Dacromet coating. Avoid direct copper-aluminum contact in humid conditions.

انطباق لرزه ای و ارتعاشی

سیستم های نردبانی با صفحات اتصال پیچ و مهره ای و گیره های فنری در برابر شتاب لرزه ای منطقه 4 (0.4 گرم) مقاومت می کنند. برای مناطق با لرزش زیاد، از مهره های قفلی و براکت های ضد لرزش استفاده کنید.

سوالات متداول

دبلیوhat is the difference between cable ladder and cable tray?
نردبان کابل دارای پله های باز با فاصله (معمولاً 250-300 میلی متر) است که تهویه و حداقل جمع آوری زباله را فراهم می کند که برای کابل های سنگین ایده آل است. سینی کابل دارای کفی محکم یا سوراخ دار است که برای کابل های با قطر کم مناسب است. نردبان وزن را کاهش می دهد و امکان رها کردن راحت تر را فراهم می کند.
آیا می توان از نردبان کابل آلومینیومی در فضای باز در محیط های ساحلی استفاده کرد؟
بله. پرداخت آنودایز شده (حداقل 15 میکرومتر) یا پوشش پودری با هیبرید اپوکسی پلی استر را مشخص کنید. برای مناطق پخش مستقیم دریایی، از آلومینیوم 6063 با پوشش تبدیل بدون کرومات به علاوه پوشش پلی استر سنگین تست شده با اسپری نمک 1000 ساعت استفاده کنید.
چگونه ظرفیت بار را برای طول دهانه معین محاسبه کنیم؟
به جداول بار در IEC 61537 مراجعه کنید. به عنوان مثال، ریل جانبی 100x45 میلی متر با دهانه 3 متر و فاصله پله 250 میلی متر از بار توزیع شده 1200 نیوتن بر متر پشتیبانی می کند. برای بارهای بیشتر، تراکم پله را افزایش دهید یا دهانه را کاهش دهید. با نمودار انحراف بار سازنده مشورت کنید.
آیا لوازم جانبی برای تثبیت کابل بدون سوراخکاری موجود است؟
بله. گیره های زین جهانی، بست های فولادی فنری، و تسمه های قلاب و حلقه مستقیماً به پله ها متصل می شوند. همچنین، گیره های کابل با پایه های محکم بر روی سوراخ های ریل جانبی قرار می گیرند (سوراخ های از پیش پانچ شده هر 50 میلی متر).

اطلاعات مرجع سفارش

کد شماره قطعه ACL-[ارتفاع ریل]-[فاصله پله]-[کد پایان]-[طول سانتی متر]
مثال ACL-100-300-PC7035-400 → ارتفاع 100 میلی متر، فاصله پله ها 300 میلی متر، پوشش پودر RAL7035، طول 4000 میلی متر
لوازم جانبی استاندارد صفحات اتصال (جفت)، پیچ و مهره های فنری، جامپرهای اتصال، درپوش انتهایی ریل های جانبی
گزینه های سفارشی سازی پله های شیب دار برای زهکشی، سخت افزار فولاد ضد زنگ 316، جفت کننده های از پیش مونتاژ شده، کانال های مهره ای برای نصب سریع
*همه اطلاعات فنی بر اساس پروفیل های آلومینیومی اکسترود شده. ظرفیت بار مطابق با IEC 61537:2021 تأیید شده است. تصاویر و مشخصات محصول مشمول تغییرات مهندسی است.
خواص فیزیکی
تایپ کنید سینی کابل برای سیم کشی
مواد مواد فولاد، آلومینیوم، ss304، ss316L
تکمیل / درمان سطح

آبکاری پیش گالوانیزه 8 میلیمتری / الکترو روی (≥ 12 میلی متر)

گالوانیزه گرم (60 میلی متر)

اسپری شده با پلاستیک ((60 میلی متر)

پوشش قدرت

پولیش شستشوی اسیدی (گزینه)

محدوده ابعاد

قابل تنظیم در دسترس است

عرض
ارتفاع ریل جانبی
طول
ضخامت / قطر سیم
حداکثر بار کاری با توجه به اندازه
لوازم جانبی/محصولات مرتبط
ویژگی های محصول
رنگ نقره ای یا دیگران / به گفته مشتریان
تقاضای محیط زیست
برنامه
  • آیا شما شرکت تجاری یا سازنده هستید؟

    ما تولید کننده هستیم، می توانیم خودمان را صادر کنیم.

  • شرایط پرداخت شما چیست؟

    ما T/T را می پذیریم، L/C غیر قابل برگشت در دید. برای سفارش معمولی، ما 30٪ از قبل، 70٪ قبل از حمل و نقل را ترجیح می دهیم.

  • زمان تحویل شما چقدر است؟

    ما تولیدکننده‌ای هستیم که اندازه‌های معمولی را در انبار داریم. ما قول تحویل 25 روز پس از دریافت سپرده شما را می دهیم.

  • آیا نمونه های رایگان ارائه می دهید؟

    بله، ما می توانیم این کار را انجام دهیم، اما شما باید هزینه حمل و نقل را بپردازید.
