چگونه به درستی انتخاب کنیم؟ راهنمای مقایسه و انتخاب سینی های کابل نوع نردبانی در مقابل نوع فرورفتگی

مقدمه: درک نقش اصلی سینی کابل در سیم کشی برق

در سیستم‌های پیچیده صنعتی، تجاری و زیرساختی، سینی‌های کابل اجزای کلیدی برای پشتیبانی و محافظت از کابل‌ها هستند و از عملکرد ایمن، منظم و کارآمد آنها اطمینان می‌دهند. انتخاب نوع مناسب سینی کابل نه تنها با هزینه سرمایه گذاری اولیه مرتبط است، بلکه مستقیماً بر قابلیت اطمینان طولانی مدت، هزینه های نگهداری و مقیاس پذیری سیستم نیز تأثیر می گذارد. در میان انواع سینی کابل، سینی کابل از نوع نردبانی و سینی کابل از نوع فرورفتگی دو رایج ترین هستند. این مقاله قصد دارد یک راهنمای مقایسه و انتخاب دقیق را در اختیار شما قرار دهد تا به شما در انتخاب آگاهانه کمک کند تولید کنندگان سینی کابل از نوع نردبانی و بر اساس نیازهای پروژه خاص شما، تامین کنندگان سینی را از بین ببرید.

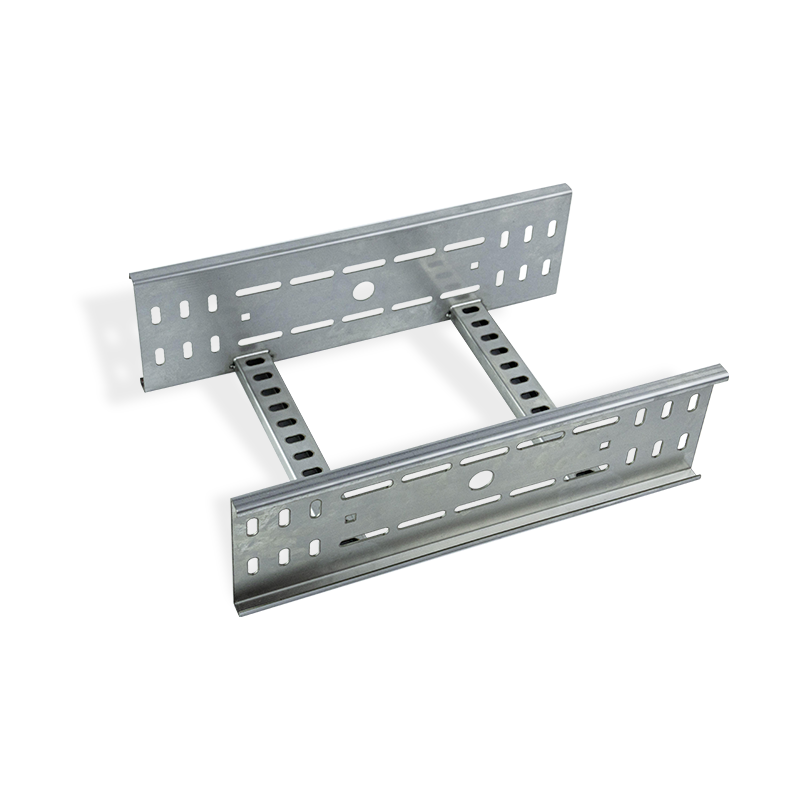

نردبان کابل فولادی ضد زنگ

سینی های کابل نوع نردبان در مقابل نوع فرورفتگی: تعاریف اساسی و تفاوت های بصری

سینی کابل نوع نردبانی چیست؟

سینی کابل از نوع نردبانی همانطور که از نامش پیداست ساختاری شبیه نردبان دارد. از دو ریل جانبی موازی تشکیل شده است که توسط یک سری پله های با فاصله یکسان به هم متصل شده اند. این طراحی باز متمایزترین ویژگی آن است.

• ساختار: ریل های جانبی پله دارند و یک قاب باز را تشکیل می دهند.
• ظاهر: ساختاری نردبان مانند و شفاف.
• کاربردهای معمولی: اغلب برای نصب کابل های بزرگ که نیاز به استحکام مکانیکی بالا و تهویه عالی و اتلاف گرما دارند استفاده می شود.

سینی کابل نوع Trough چیست؟

سینی های کابل از نوع تروگ از یک طرح بسته یا نیمه بسته استفاده می کنند که از یک سینی پایین و دو طرف تشکیل شده است که معمولاً با یک پوشش قابل جابجایی همراه است. این یک کانال پیوسته را تشکیل می دهد که به طور کامل کابل ها را در بر می گیرد.

• ساختار: کناره های سینی پایینی (معمولا) پوشش داده می شود و یک کانال بسته را تشکیل می دهد.
• ظاهر: شبیه یک فرورفتگی مستطیل شکل و ظاهری مرتب است.
• کاربردهای معمولی: مناسب برای محیط های کابل کشی دقیق که به سطوح بالایی از محافظت در برابر گرد و غبار، رطوبت و تداخل نیاز دارند.

مقایسه عمقی: عملکرد و سناریوهای کاربردی نردبان در مقابل سینی های فرورفتگی

طراحی سازه و مقایسه تهویه / اتلاف گرما

تفاوت اساسی در ساختار به طور مستقیم عملکرد تهویه و اتلاف حرارت آنها را تعیین می کند. ساختار باز سینی نردبان اجازه می دهد تا هوا آزادانه در اطراف کابل ها گردش کند و به طور موثر گرمای تولید شده در حین کار را از بین ببرد. ساختار محصور سینی فروغ، در حالی که محافظت بهتری را ارائه می دهد، اتلاف حرارت نسبتاً ضعیفی دارد.

• سینی نردبان: ساختار باز، تهویه عالی و اتلاف گرما، به طور موثر عمر کابل را افزایش می دهد، که برای کاربردهای تولید گرمای بالا ترجیح داده می شود.
• سینی فرورفتگی: ساختار محصور، اتلاف حرارت محدود، نیاز به توجه ویژه به مدیریت حرارتی زمانی که بار کابل زیاد است.

ظرفیت کابل، مسیریابی، و مقایسه راحتی نگهداری

سهولت نصب و نگهداری کابل یکی از نکات مهم در انتخاب است. به دلیل طراحی باز، کابل ها می توانند از هر موقعیتی وارد سینی نردبان شوند و از آن خارج شوند و افزودن، برداشتن یا تعویض کابل ها را بسیار راحت می کند. سینی های تراش برای کار کردن نیاز به باز شدن درپوش دارند که نسبتاً دست و پا گیر است.

• سینی نردبان: بسیار مناسب برای نصب و نگهداری کابل، پشتیبانی از دسترسی بالا و جانبی، انعطاف پذیری بالا.
• سینی فرورفتگی: برای مسیریابی نیاز به باز کردن درپوش دارد، افزودن/حذف کابل‌ها نسبت به سینی‌های نردبانی راحت‌تر است، اما ظاهری مرتب‌تر پس از نصب ارائه می‌دهد.

مقایسه مقاومت مکانیکی و ظرفیت بار

هنگام نیاز به پشتیبانی از تعداد زیادی کابل سنگین، استحکام مکانیکی سینی بسیار مهم است. به طور معمول، سینی های نردبانی ساخته شده از فولاد با کیفیت بالا در ظرفیت باربری عالی هستند، به همین دلیل است که بسیاری از تولید کنندگان سینی کابل از نوع نردبان سنگین بر مناسب بودن محصولات خود برای سخت ترین محیط های صنعتی تاکید می کنند.

رتبه حفاظتی و مقایسه سازگاری محیطی

درجه حفاظت از نفوذ (IP) مقاومت سینی را در برابر عوامل محیطی خارجی مانند گرد و غبار و رطوبت تعیین می کند. سینی‌های فرورفتگی، با درپوش نصب شده، می‌توانند رتبه IP بالاتری ارائه دهند. در حالی که سینی‌های نردبانی ذاتاً باز هستند، می‌توانند با انتخاب سطوح مختلف، مانند تامین منابع تخصصی، به مقاومت در برابر خوردگی عالی دست یابند. تولید کنندگان سینی کابل از نوع نردبانی گالوانیزه گرم ، آنها را برای محیط های صنعتی مرطوب و خورنده مناسب می کند.

راهنمای انتخاب معتبر: تصمیم گیری صحیح بر اساس نیازهای پروژه شما

چه زمانی باید سینی های کابل نوع نردبانی را در اولویت قرار دهید؟

سینی کابل های نردبانی معمولاً در سناریوهای زیر انتخاب بهتری هستند. اگر شما یک مهندس یا خریدار مسئول هستید سازندگان سینی کابل از نوع نردبانی برای پروژه های صنعتی ، شما اغلب با این الزامات روبرو خواهید شد.

• کاربردهایی که در آن ها اتلاف گرما و آمپانسی بالا بسیار مهم است: مانند نیروگاه ها، مراکز داده بزرگ، کارگاه های تولید ماشین آلات سنگین.
• مواردی که نیاز به تنظیمات مکرر، نگهداری، یا اضافه/حذف کابل دارند: ساختار باز انعطاف پذیری بی نظیری را فراهم می کند.
• پروژه هایی با بودجه نسبتاً محدود: به طور معمول، هزینه ساخت و نقل قول در a تولید کنندگان سینی کابل از نوع نردبانی price list رقابتی تر از سینی های مشابه هستند.
• نصب هایی که نیاز به پشتیبانی طولانی مدت دارند: استحکام ساختاری بالای آنها باعث ایجاد فاصله بیشتر در نقاط پشتیبانی می شود.

چه زمانی باید سینی های کابل نوع Trough را اولویت بندی کنید؟

در سناریوهای زیر، ویژگی های محصور سینی های فرورفتگی مزایای غیر قابل تعویضی را ارائه می دهند.

• محیط هایی که به سطوح بالایی از حفاظت نیاز دارند: مانند صنایع غذایی و دارویی با نیاز شدید به گرد و غبار، یا مناطق بیرونی/نمناک که به مقاومت در برابر پاشش نیاز دارند.
• مناطق حساس به تداخل الکترومغناطیسی: اتاق های سرور مرکز داده، هاب های ارتباطی و غیره که نیاز به محافظت در برابر تداخل خارجی دارند.
• مناطق عمومی که در آنها زیبایی و ایمنی مورد تاکید قرار می گیرد: مانند مراکز خرید، ساختمان های اداری، طراحی بسته کابل ها را پنهان می کند، تمیزتر است و از تماس مستقیم جلوگیری می کند.
• گذاشتن مقادیر کمی کابل کنترل، فیبر نوری ارتباطی: حداکثر حفاظت فیزیکی را برای کابل های ظریف فراهم می کند.

انتخاب یک سازنده قابل اعتماد: ملاحظاتی فراتر از خود محصول

پس از تعیین نوع سینی، انتخاب سازنده معتبر بسیار مهم است. یک تولید کننده عالی نه تنها می تواند محصولات با کیفیت بالا ارائه کند، بلکه خدمات پشتیبانی فنی و سفارشی سازی حرفه ای را نیز ارائه می دهد. به عنوان مثال، هنگامی که به اندازه های غیر استاندارد یا لوازم جانبی خاص نیاز دارید، یافتن تامین کنندگانی که خدماتی را ارائه می دهند تولید کنندگان سینی کابل از نوع نردبانی سفارشی اهمیت ویژه ای پیدا می کند. یک تولید کننده قابل اعتماد، مانند Jiangsu Youming Group Co., Ltd.، معمولاً دارای ویژگی های زیر است:

• گواهینامه های کیفیت جامع: گواهینامه هایی مانند ISO 9001، ISO 14001، ISO 45001 و CE ثبات در فرآیندهای تولید و کیفیت محصول را تضمین می کند.
• قابلیت تحقیق و توسعه و تولید قوی: دارای خطوط تولید خودکار (به عنوان مثال، خطوط جوش اتوماتیک، خطوط پاشش) و یک مرکز آزمایش مستقل، که از ظرفیت تولید و سازگاری محصول اطمینان حاصل می کند.
• سری محصولات گسترده: انواع مختلفی از جمله نردبانی، فرورفتگی، سوراخ‌دار و غیره و گزینه‌های متعددی برای درمان مواد و سطح مانند گالوانیزه گرم، فولاد ضد زنگ، آلیاژ آلومینیوم را ارائه می‌دهد.
• پشتیبانی فنی حرفه ای: قادر به ارائه پشتیبانی انتخاب حرفه ای از جمله محاسبه بار و راهنمایی نصب است که به شما در بهینه سازی طرح پروژه کمک می کند.

سوالات متداول

حداکثر دهانه مجاز برای سینی کابل از نوع نردبانی چقدر است؟

حداکثر دهانه مجاز برای سینی کابل نوع نردبانی مقدار ثابتی نیست. این بستگی به عوامل مختلفی دارد، از جمله ارتفاع ریل کناری سینی و ضخامت مواد، بار کل کابل مورد انتظار، و اینکه آیا بارهای دینامیکی اضافی وجود خواهد داشت (به عنوان مثال، راه رفتن پرسنل). به طور معمول، حرفه ای تولید کنندگان سینی کابل از نوع نردبان سنگین جداول بازه بار دقیق را ارائه دهید. به طور کلی، برای کاربردهای صنعتی استاندارد، دهانه های بین 1.5 متر تا 3 متر رایج است، اما در کاربردهای سنگین، ممکن است برای ایمنی دهانه ها به 1 متر یا کمتر کاهش یابد.

در یک محیط خورنده، کدام دوام بیشتری دارد، سینی نردبانی یا سینی فرورفتگی؟

در محیط های خورنده، دوام سینی در درجه اول به فرآیند تصفیه سطح آن بستگی دارد، نه نوع ساختار. هر دو را می توان با درمان های ضد خوردگی مناسب با محیط های خشن سازگار کرد. به عنوان مثال، سینی نردبانی گالوانیزه گرم که از حرفه ای تهیه شده است تولید کنندگان سینی کابل از نوع نردبانی گالوانیزه گرم با لایه روی خود، حفاظت کاتدی طولانی مدتی را ارائه می دهد و مقاومت در برابر خوردگی قوی را برای کارخانه های شیمیایی، مناطق ساحلی و غیره ارائه می دهد. بنابراین، انتخاب یک پالت با درجه مقاومت در برابر خوردگی و عملیات سطحی بسیار مهمتر از گرفتار شدن در نوع ساختار است.

آیا می توانم سینی های کابل نوع نردبانی و تیغه ای را در یک پروژه ترکیب کنم؟

این یک رویکرد بسیار رایج و کاربردی است. در پروژه‌های بزرگ، هر دو نوع رک غالباً بر اساس نیازهای خاص در مناطق مختلف استفاده می‌شوند. به عنوان مثال، فرورفتگی های قفسه ذوزنقه ای برای کابل های اصلی و مناطق با گرمای بالا برای بهینه سازی تحمل بار و اتلاف گرما استفاده می شود. فروغ های قفسه ای از نوع فرورفتگی برای خطوط انشعابی که وارد کارگاه می شوند یا بالای کابینت های کنترلی که نیاز به محافظت در برابر گرد و غبار و تداخل دارند استفاده می شود. این رویکرد ترکیبی ضمن بهینه سازی هزینه ها، الزامات عملکردی را برآورده می کند.

معمولاً تولید سینی کابل سفارشی شامل چه جنبه هایی می شود؟

هنگامی که محصولات استاندارد نمی توانند الزامات پروژه را برآورده کنند، به دنبال خدمات از آن هستند تولید کنندگان سینی کابل از نوع نردبانی سفارشی ضروری است. سفارشی سازی معمولاً شامل موارد زیر است:

• سفارشی سازی اندازه: عرض، ارتفاع، طول غیر استاندارد.
• سفارشی سازی مواد: مانند گریدهای خاص فولاد ضد زنگ، آلیاژ آلومینیوم و غیره.
• اصلاحات ساختاری: مانند آرنج مخصوص، سه راهی، کاهنده و غیره.
• درمان سطحی: پوشش رنگی خاص (برای زیبایی شناسی یا شناسایی)، پوشش ضخیم و غیره.
• سفارشی سازی لوازم جانبی: براکت های مخصوص، صفحات اتصال و سایر لوازم نصب.
