سینی کابل نوع نردبانی: سنگ بنای انتقال برق صنعتی و تجاری

آغاز عصر جدید سیم کشی کارآمد

تقاضای بسیار زیاد برای انتقال نیرو و داده در ساختمان های صنعتی و تجاری مدرن، اهمیت حیاتی یک سیستم سیم کشی کابلی قوی را برجسته می کند. در میان راه حل های مختلف، سینی کابل از نوع نردبانی به عنوان یک سیستم پشتیبانی کابل کلیدی برجسته است و نقش منحصر به فردی را در محیط های پیچیده ایفا می کند. هدف این مقاله ارائه یک کاوش جامع از ویژگی‌های ساختاری، مزایا، کاربردها، ملاحظات انتخاب و روندهای آتی سینی‌های کابل نردبانی است که مرجعی ارزشمند برای متخصصان صنعت ارائه می‌کند.

تجزیه و تحلیل عمیق از سینی کابل نوع نردبانی

1.1 سینی کابل نوع نردبانی چیست؟

الف سینی کابل از نوع نردبانی یک سیستم ساختار یافته است که به طور خاص برای پشتیبانی و مدیریت تعداد زیادی کابل طراحی شده است. نام آن از ظاهر متمایز آن گرفته شده است - از دو ریل جانبی موازی و یک سری پله های افقی تشکیل شده است که شبیه یک نردبان است. این طراحی فضای باز آن را متمایز می کند و آن را به ویژه برای محیط های سیم کشی که نیاز به اتلاف حرارت عالی و تعمیر و نگهداری مکرر دارند، مناسب می کند.

اجزای اصلی ساختاری آن عبارتند از:

• ریل های جانبی : اینها قسمت های باربر اولیه سینی هستند. دو ریل جانبی موازی نه تنها از کابل ها پشتیبانی فیزیکی می کنند بلکه از آنها در برابر ضربه های خارجی نیز محافظت می کنند. استحکام و ارتفاع ریل های جانبی به طور مستقیم ظرفیت بار کلی سینی را تعیین می کند.
• پله ها : این میله های افقی، نقاط پشتیبانی اصلی سینی نردبان هستند. کابل ها مستقیماً روی این پله ها قرار می گیرند که به طور ایمن آنها را نگه داشته و پشتیبانی می کنند. فاصله بین پله ها یک پارامتر طراحی بسیار مهم است، زیرا بر چگالی پشتیبانی کابل و راندمان اتلاف گرما تأثیر می گذارد.
• یراق آلات و لوازم جانبی : برای قرار دادن مسیرهای سیم کشی پیچیده، سیستم های سینی کابل از نوع نردبانی به انواع لوازم جانبی مجهز شده اند. اینها شامل خم‌ها (مانند خم‌های افقی و عمودی) برای تغییر جهت، سه راهی‌ها و صلیب‌ها برای انحراف کابل، و صفحات اتصال برای اتصال طول‌های مختلف سینی‌ها می‌شود. این لوازم جانبی به سیستم سینی اجازه می دهد تا به طور انعطاف پذیر در قسمت های مختلف یک ساختمان هدایت شود.

1.2 مزایای قابل توجه سینی های کابل از نوع نردبانی

طراحی منحصر به فرد سینی های کابل از نوع نردبانی چندین مزیت قابل توجه را ارائه می دهد که آنها را به گزینه ای ارجح برای بسیاری از پروژه های صنعتی و تجاری تبدیل می کند:

• اتلاف حرارت عالی : ساختار نردبان فضای باز اجازه گردش هوای آزاد را می دهد و اطمینان می دهد که گرمای اطراف کابل ها به سرعت پخش می شود. این به طور موثر از گرم شدن بیش از حد کابل به دلیل تجمع گرما جلوگیری می کند و در نتیجه عمر مفید کابل ها را افزایش می دهد و خطر آتش سوزی را کاهش می دهد.
• ظرفیت تحمل بار قوی : سینی های نردبانی به لطف ریل های جانبی قوی و طراحی پله های خود، می توانند وزن و تعداد کابل بیشتری را نسبت به انواع دیگر سینی ها تحمل کنند، و به ویژه برای کابل های برق و کنترل سنگین مناسب هستند.
• نصب و نگهداری انعطاف پذیر : ماهیت باز بودن سینی های نردبانی، گذاشتن، افزودن یا برداشتن کابل ها را بسیار ساده می کند، بدون نیاز به برداشتن هیچ پوششی. این به طور قابل توجهی زمان و هزینه نصب اولیه و نگهداری آینده را کاهش می دهد.
• مقرون به صرفه بودن بالا : در بسیاری از کاربردها، ساختار سینی های نردبانی در مقایسه با سینی های کف جامد یا سوراخ دار به مواد کمتری نیاز دارد که در عین حفظ استحکام و ایمنی در سناریوهای خاص، آنها را مقرون به صرفه تر می کند.
• طیف گسترده ای از انتخاب مواد : سینی های نردبانی را می توان از مواد مختلفی برای مطابقت با شرایط مختلف محیطی ساخت. جدول زیر مقایسه دقیقی از مواد متداول و ویژگی های آنها را ارائه می دهد:

الفpplications and Selection of Ladder Type Cable Trays

2.1 سناریوهای کاربردی معمولی

سینی های کابل نردبانی با ویژگی های باز، مستحکم و با ظرفیت بالا، نقشی حیاتی در صنایع متعدد ایفا می کنند. آنها به طور موثر تعداد زیادی از کابل ها را مدیریت و پشتیبانی می کنند، به ویژه در محیط هایی که اتلاف گرما و نگهداری آنها حیاتی است.

• بخش صنایع سنگین : در صنایعی مانند پتروشیمی، متالورژی و تولید برق (از جمله نیروی بادی، فتوولتائیک و حرارتی)، سینی نردبانی انتخاب ارجح است. این محیط ها اغلب دارای تعداد زیادی کابل سنگین هستند و ممکن است در معرض گازهای خورنده و دمای بالا قرار گیرند. ظرفیت بار قوی و اتلاف حرارت خوب سینی های نردبانی، همراه با مواد ضد خوردگی مانند فولاد گالوانیزه گرم یا فولاد ضد زنگ ، عملکرد پایدار و ایمن سیستم قدرت را تضمین می کند.
• تاسیسات تجاری و عمومی : در مراکز داده بزرگ، بیمارستان ها، فرودگاه ها و مراکز خرید، از سینی های نردبانی برای ساخت شبکه های سیم کشی پیچیده استفاده می شود. سهولت نصب و نگهداری آنها باعث می شود که اضافه کردن، حذف و مدیریت کابل ها در این مکان هایی که نیاز به تنظیم یا گسترش مکرر است بسیار راحت باشد.
• محیط های بیرون و ویژه : در محیط های بیرونی یا محیط های خاص مانند حمل و نقل، ارتباطات، حمل و نقل و سکوهای حفاری دریایی، مقاومت سینی های نردبانی در آب و هوا بسیار مهم است. با انتخاب مواد مناسب و عملیات سطحی (مانند گالوانیزه گرم یا آلیاژ آلومینیوم آنها می توانند به طور موثر در برابر فرسایش ناشی از باد، باران، اسپری نمک و اشعه ماوراء بنفش مقاومت کنند و ایمنی طولانی مدت کابل را تضمین کنند.

2.2 عوامل انتخاب و ملاحظات فنی

انتخاب سینی کابل از نوع نردبانی مناسب یک فرآیند سیستماتیک است که نیازمند در نظر گرفتن چندین فاکتور برای اطمینان از عملکرد، ایمنی و کارایی اقتصادی آن است.

• محاسبه بار : این مهم ترین معیار انتخاب است. ابتدا باید وزن کل همه کابل هایی که قرار است گذاشته شوند را محاسبه کنید و یک حاشیه ایمنی مشخص اضافه کنید. سپس بر اساس فاصله نصب سینی (فاصله بین دو تکیه گاه)، برای انتخاب مشخصات سینی مناسب به منحنی های ظرفیت بار در دفترچه راهنمای محصول مراجعه کنید.
• انتخاب سایز :
  • عرض : باید بر اساس عرض کل کابل ها تعیین شود. به طور کلی، عرض کل کابل ها نباید از 80 درصد عرض سینی تجاوز کند تا امکان اتلاف گرما و گسترش آینده فراهم شود.
  • ارتفاع : عمدتاً با تعداد لایه های کابل تعیین می شود. برای چیدمان چند لایه، ارتفاع سینی باید به اندازه ای باشد که همه کابل ها را با فاصله کمی در خود جای دهد.
  • فاصله پله ها : فاصله استاندارد معمولاً است 200 میلی متر یا 300 میلی متر . هرچه فاصله کمتر باشد، ظرفیت بار سینی قوی‌تر است و کابل‌ها یکنواخت‌تر هستند.
• درمان مواد و سطح : این به طور مستقیم دوام و مناسب بودن سینی را با محیط تعیین می کند. انتخاب باید بر اساس شرایط محیطی خاص باشد.

• محیط نصب : علاوه بر خورندگی، الزامات خاص دیگری نیز باید در نظر گرفته شود. به عنوان مثال، در محیط هایی با الزامات مقاومت در برابر آتش، محصولات با درجه بندی آتش مربوطه باید انتخاب شوند.
• الفccessory Selection : در سیم کشی واقعی، لوازم جانبی مناسب مانند خم، سه راهی، صفحات اتصال، براکت ها و آویزها باید بر اساس روش مسیریابی و اتصال انتخاب شوند. کیفیت و سازگاری این لوازم جانبی برای پایداری کل سیستم بسیار مهم است.

راهنمای عملی نصب و نگهداری

3.1 فرآیند نصب استاندارد

الف standardized installation is the foundation for ensuring the safe and stable operation of a ladder type cable tray system. A rigorous installation process not only guarantees construction quality but also significantly improves the system's long-term reliability.

آماده سازی قبل از نصب:

• بررسی نقشه کشی : نقشه های طراحی مهندسی را به دقت بررسی کنید تا مسیر سینی، مشخصات، موقعیت های پشتیبانی و روش نصب را تایید کنید.
• موجودی مواد : بررسی کنید که تمام بدنه‌های سینی، رابط‌ها، خم‌ها و تکیه‌گاه‌ها کامل، از نظر مشخصات صحیح و سالم هستند.
• اقدامات ایمنی : از تجهیزات حفاظت فردی استفاده کنید و از ایمن بودن محل کار اطمینان حاصل کنید.

مراحل نصب:

1. نصب براکت و آویز : ابتدا محل نصب تکیه گاه ها را طبق نقشه ها مشخص کرده و با استفاده از پیچ های انبساط یا جوش به دیوارها یا سقف ها محکم کنید. اطمینان حاصل کنید که فاصله تکیه گاه ها با الزامات طراحی مطابقت دارد، معمولاً با a حداکثر دهانه از 1.5 تا 2 متر تجاوز نمی کند ، برای اطمینان از ظرفیت باربری سینی.
2. اتصال بدنه سینی : بدنه سینی را روی تکیه گاه ها نصب کنید و آنها را با استفاده از صفحات اسپلایس و پیچ و مهره وصل کنید. تمام اتصالات باید محکم باشند تا از استحکام کلی سینی اطمینان حاصل شود.
3. نصب خم و لوازم جانبی : در پیچ ها، شکاف ها یا صعودها، خم ها، سه راهی ها و سایر لوازم جانبی مربوطه را نصب کنید. این اتصالات باید محکم به بدنه سینی اصلی متصل شوند تا انتقال صاف برای کابل ها تضمین شود.
4. زمین کردن : سیستم سینی نردبانی باید به درستی زمین شود. زمین کردن splice plates باید برای پل زدن هر بخش از سینی استفاده شود و کل سیستم باید حداقل دو اتصال قابل اعتماد به شبکه اصلی زمین داشته باشد تا از نشت الکتریکی یا جریان القایی جلوگیری شود.

کنترل ایمنی و کیفیت:

• پیچ و مهره سفت کردن : تمام پیچ های اتصال باید محکم سفت شوند و نباید شل شوند.
• تسطیح : سینی باید مستقیم و بدون پیچ و تاب و تغییر شکل آشکار نصب شود و مسیر کلی آن با نقشه های طراحی مطابقت داشته باشد.
• محافظ کابل : در طول کابل گذاری، از آسیب مکانیکی به کابل ها، به ویژه در پیچ ها، که شعاع خمش کابل باید مطابق با مقررات باشد، خودداری کنید.

3.2 نکات کلیدی برای نگهداری و بازرسی

نگهداری و بازرسی منظم برای افزایش طول عمر سیستم سینی کابل نوع نردبانی و اطمینان از ایمنی سیستم قدرت بسیار مهم است.

بازرسی روزانه:

• بررسی بصری : سینی را از نظر هرگونه تغییر شکل، زنگ زدگی یا آسیب دیدگی بررسی کنید. بررسی کنید که آیا کابل ها به طور مرتب چیده شده اند، بدون هیچ گونه قسمت در معرض یا آسیب دیده.
• بررسی اتصال : بررسی کنید که آیا تمام پیچ‌های اتصال شل شده‌اند و آیا صفحات اتصال و جامپرهای زمین سالم هستند یا خیر.
• حذف آوار : گرد و غبار و زباله های انباشته شده در داخل سینی را برای اطمینان از تهویه خوب و اتلاف گرما پاک کنید.

تعمیر و نگهداری دوره ای:

• بررسی خوردگی : برای سینی هایی با روکش گالوانیزه گرم یا روکش پودری، به طور دوره ای بررسی کنید که آیا پوشش سطح آسیب دیده است. اگر چنین است، برای جلوگیری از خوردگی آن را سریعا تعمیر کنید.
• ارزیابی بار : در صورت اضافه شدن کابل های جدید به سینی، ظرفیت بار باید مجددا ارزیابی شود. در صورت لزوم، تکیه گاه های بیشتری اضافه کنید یا سینی را با سینی بزرگتر جایگزین کنید.
• زمین کردن Resistance Test : به طور مرتب از ابزارهای حرفه ای برای اندازه گیری مقاومت زمینی سیستم سینی استفاده کنید تا اطمینان حاصل کنید که استانداردهای ایمنی را برآورده می کند.

عیب یابی:

• داغ شدن بیش از حد کابل : در صورت مشاهده گرمای بیش از حد موضعی کابل ها، تهویه سینی را بررسی کنید و ظرفیت کابل را در مقابل ظرفیت اتلاف حرارت سینی مجددا ارزیابی کنید.
• آسیب سینی : اگر سینی در اثر ضربه یا خوردگی خارجی آسیب دید، فورا خطرات ایمنی را ارزیابی کرده و بسته به موقعیت، قسمت آسیب دیده را تعویض یا تقویت کنید.

مقایسه نگهداری دوره ای:

چشم انداز آینده و روندهای صنعت

• نوآوری فناورانه : در مورد چشم انداز سیستم های سینی کابل هوشمند، طراحی مدولار و مواد جدید سازگار با محیط زیست بحث کنید.
• توسعه بازار : فرصت ها و چالش های سینی های کابل نردبانی را در زمینه "زیرساخت های جدید" و تحول دیجیتال تجزیه و تحلیل کنید.
• خلاصه : نقش بی بدیل سینی های کابل نردبانی را به عنوان یک راه حل سیم کشی قابل اعتماد و کارآمد در ساخت و ساز زیرساخت های مدرن تکرار کنید.

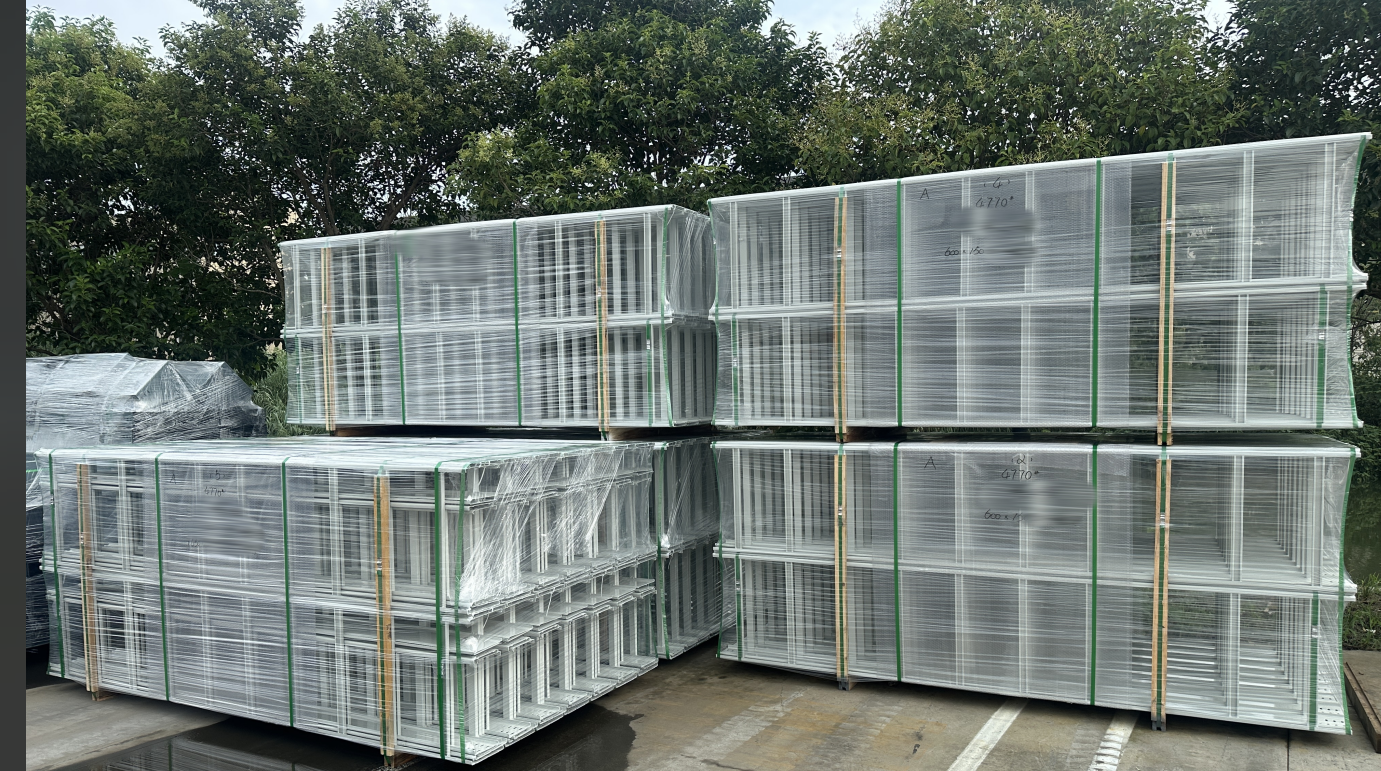

الفluminum cable ladder
